Phono Vorstufe mit NE5534

Damals... lang ist her.. wann war das denn noch...
hatte mein Verstärker noch keinen Phono-Eingang. Ich hatte mir aber einen Dual CS508ULM Plattenspieler gegönnt und musste den ja irgendwie, irgendwo anschliessen..

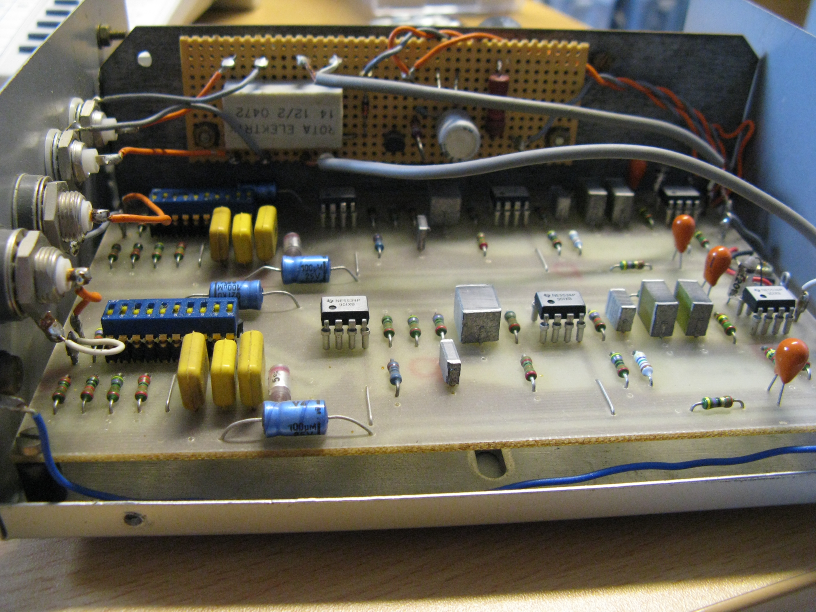

Phono-Vorverstärker

Am EIngang kann man mittels "Mäuseklavier" verschiedene Widerstände und Kapazitäten schalten.

Die eigentliche Verstärkung erfolgte in 3 Stufen mit einzelnen NE5534.

Auf der Lochrasterplatte befindet sich die Einschaltverzögerung mit Relais. Dahinter werkelt das Netzteil mit 2 Längsreglern vom Typ 7812 / 7912:

Phono-Verstärker Netzteil

Ob ich den Schaltplan noch finde...mal sehen...wenn ja, kommt der auch noch hierher.
